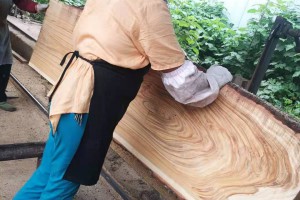

榆木板材圖片

一、榆木板材開裂的原因？

由于榆木板材的含水率與外界環境的含水率不平衡。外界自然環境綜合因素導致含水率高，榆木板材吸收外界水分過多會引起榆木板材脹開、翹曲。榆木板材含水率高于外界自然環境綜合因素，榆木板材向外界自然環境釋放水分。

自然環境的干燥，會從榆木板材內部吸收水分，過多會引起榆木板材開裂。這是一個榆木板材干燥含水率與外界自然環境含水率之間的問題，當榆木板材含水率大于外界自然環境含水率時，榆木板材中的水分子向大氣層移動，也就是說榆木板材低于纖維飽和點含水率時，繼續干燥，體積收縮；干燥榆木板材吸濕時，隨著吸附水的增加，達到纖維飽和點含水率時止。當榆木板材的含水率在纖維飽和點以上，只有自由水增減變化時，榆木板材的體積不發生變化。由于榆木板材構造的不均勻性，隨著榆木板材體積的漲縮則可能引起木材的變形和翹曲。河南榆木板材圖片

二、榆木板材開裂有兩種情況：

一是榆木板材自然開裂；二是榆木板材干燥過程中開裂。一般情況下，榆木板材干燥過程中開裂的現象比較多。河南榆木板材圖片

榆木板材價格多少

三、榆木板材開裂的幾種形式：

1、榆木板材表裂：指表面裂紋。表裂是指榆木原木材本身或成材表面的裂紋。

2、榆木板材內裂：內部裂紋。內裂也常稱蜂窩裂， 內裂產生于干燥后期，有時產生于榆木干燥材料存放時期。通常不易從榆木板材外部發現，但嚴重時，可由榆木板材材面的凹陷來判斷。內裂是由于榆木板材內層的拉應力所引起。

3、榆木板材端裂：端面裂紋。端裂或僅限于榆木板材的端面，或延伸至端部的一側或兩側，后者通常稱為劈裂。

4、榆木板材輪裂：這種裂縫沿生長輪方向發展，常擴展到相鄰的幾個生長輪。輪裂通常發生于干燥初期，出現于榆木板材的端面，隨著干燥的進展裂紋加深、加長。有時發生于內部，但出現于干燥后期，是由于嚴重的內部拉應力所引起的。榆木板材的濕漲干縮變形，干燥榆木板材體積收縮、潮濕榆木板材體積膨脹。榆木板材體積的漲縮則可能引起榆木板材的變形和翹曲。外力、重力擠壓變形和翹曲也是這個道理。河南榆木板材圖片

四、防止榆木板材開裂方法：

1、采用高溫定性處理：減少榆木板材內裂的方法可采用高溫定性處理，產生內裂的榆木板材表層伸張殘余變形可以在干燥過程結束前對榆木木料進行高溫高濕處理來消除。在處理時，榆木木料表層因加濕膨脹而產生壓縮殘余變形，與原有的伸張殘余變形抵消，榆木板材內裂也因此而消除。

2、 機械法防裂：在已干燥的榆木板材上用鐵絲捆端頭，使用防裂環、組合釘板等，用機械的方法強制榆木板材不要膨脹和收縮，這樣也可以避免榆木板材發生開裂。

3、 涂刷防水涂料：在榆木板材的端部和表面涂刷防水涂料，減緩榆木板材表面的蒸發強度，這樣可以減少榆木板材內外的含水率梯度，也可以減少榆木板材的開裂。

4、用防水劑進行浸注處理：比較有效的方法是用防水劑進行加壓處理，使防水劑深深的進入到榆木板材中，以達到持久性的良好防裂效果。河南榆木板材圖片

5、改進制材時下鋸的方法：榆木板材各向異性，在同樣的溫、濕度變化的情況下，其濕漲、干縮系數最大的是弦向，其次是徑向，縱向的變化最小，所以下鋸時多生產一些徑切板，可以減少開裂。特別是帶有髓心的榆木板材干燥時容易發生嚴重的劈裂，這是由于髓心附近徑向和弦向的收縮差異引起的，比較好的方法是在制材時避免生產帶髓心的榆木板材。榆木板材的優缺點。

6、可以在榆木板材旁邊放幾盆水或者比較濕潤的環境下放置，保持濕潤的空氣，這樣能夠有效防止榆木板材開裂，在榆木板材表面直接上一層透明的保護蠟或者透明漆，效果也比較好，既可以鎖住榆木板材里面的水分揮發，還可以保護榆木板材本身不被刮花。河南榆木板材圖片

榆木板材加工廠

五、榆木板材價格多少錢一方？

1、榆木板材價格在2600~2900元/立方米左右。

2、榆木烘干板材價格在2900~3200元/立方米左右。河南榆木板材圖片

榆木板材多少錢一平方

河南漯河臨潁縣優宜木業有限公司是一家專業生產河南榆木板材的品牌企業，地址：河南省漯河市臨穎縣杜曲鎮大車張路口向西30米路南，成立于2021年，公司主營產品：榆木板材、白楊木板材、白楊木烘干板材，椿木烘干板材，榆木烘干板材，楊木凈材板，椿木凈材板，加工生產的烘干板材，厚度可以定制，寬度可以定寬，也可以自然寬，生產質量好，加工速度快的實力企業，依靠本地木材資源豐富的優勢，加工烘干后的板材無蟲眼，無死節，無腐爛。可以根據用戶的需求定制各種規格的烘干板材，歡迎來電定購！

聯系人：王建偉

聯系電話：18839515559，18739589859

官方網站：http://www.adcyc.com/com/ww123/

榆木板材供應商
