人物名片>>>

　　駱嘉言，南京林業(yè)大學(xué)副教授，碩士生導(dǎo)師。江蘇省人民法院紅木制品司法鑒定批準(zhǔn)入冊專家。主要研究方向為木材構(gòu)造與樹種鑒定，木材物理、化學(xué)、力學(xué)性質(zhì)等基礎(chǔ)研究。近年來主持國家、省級科研課題多項，發(fā)表科研論文近20篇。多次赴國外合作科研及講學(xué)，首次開設(shè)了傳統(tǒng)家具鑒定研究生課程。

　　隨著家具“收藏?zé)?rdquo;的不斷發(fā)展，新作家具冒充古舊的家具的現(xiàn)象頻現(xiàn)。部分家具作舊程度很高，達(dá)到了以新充舊，難以識別判定的地步。讓古舊家具收藏者蒙受巨大損失，給古舊家具收藏帶來負(fù)面影響，提供的作舊家具，易誤導(dǎo)傳統(tǒng)家具的研究對象，使研究走入歧路。傳統(tǒng)家具鑒定已經(jīng)不僅僅是專業(yè)古舊家具研究人士的需要，同時也是眾多古舊家具收藏者和愛好者的迫切需求。

　　傳統(tǒng)家具鑒定可分為確認(rèn)性鑒定及否定性鑒定。確認(rèn)性鑒定需要綜合多方因素，比較后確定所鑒定對象為古舊家具。這種鑒定比較綜合、專業(yè)且較困難的，需要一絲不茍，面面俱到，找不到一絲破綻方可認(rèn)定。而否定性鑒定，就是要捕捉家具上的瑕疵，找出那些現(xiàn)在仿制的特征，只要看出任何破綻或現(xiàn)在制作的特征，就可得出結(jié)論，判定為仿舊家具。

　　木材作為古典家具的主要用材，傳統(tǒng)家具鑒定首先通過觀察木材，從木材構(gòu)造或性質(zhì)上來鑒定家具。本文僅從木材干縮特征在家具中的表現(xiàn)，結(jié)合家具的框架結(jié)構(gòu)，為古舊家具的否定性鑒定提供一種方法，且此法在實踐中經(jīng)過多次驗證，證明是可靠有效的。

　　1、木材干縮的特性

　　木材含水率從高到低下降，當(dāng)水分降至低于纖維飽和點(含水率一般在23～33%之間，平均取30%)時，隨著木材細(xì)胞壁中吸著水的排出，木材的尺寸縮短，體積也相應(yīng)減小，這種現(xiàn)象稱為木材干縮(即變干的過程收縮)。

　　木材的干縮以干縮率表示，將所有吸著水完全排出所產(chǎn)生的木材干縮率稱為全干縮率，木材的干縮率在三個方向不同，木材順紋理方向(即縱向)的全干縮率僅為0.1~0.37%，而橫紋的徑向約為3~6%，弦向則為6~12%。木材的橫向干縮遠(yuǎn)大于縱向干縮；弦向干縮大于徑向干縮，弦向全干縮率約為徑向的兩倍。木材干縮的方向性，特別是縱向與橫向的差別，在家具板材中也能得到體現(xiàn)。

　　木材的干縮與各地區(qū)的平衡含水率密切相關(guān)，各地區(qū)平衡含水率季節(jié)及氣候等因素而變化，約在7～18%之間(例如，廣州地區(qū)年平均的平衡含水率為15.1%，北京地區(qū)為11.4%)。家具制作時，木材的含水率理論上應(yīng)與家具使用目的地平衡含水率相一致或略低1~4個百分點(考慮吸濕滯后現(xiàn)象)，家具在這樣的環(huán)境使用過程中，不會產(chǎn)生干縮。而在現(xiàn)代高檔古典家具制作過程中，由于廠家過于追求生產(chǎn)效率，加快資金周轉(zhuǎn)，用材未經(jīng)烘干或烘干后，家具用材不均勻或整體含水率仍高于使用目的地平衡含水率。使用一段時間后，木材內(nèi)部水分蒸發(fā)，與使用地區(qū)的平衡含水率達(dá)成一致。由于木材內(nèi)部的水分散失，造成體積的縮小，也就產(chǎn)生了木材干縮現(xiàn)象。

　　2、干縮性質(zhì)在家具中的表現(xiàn)

　　紅木家具上，有時出現(xiàn)“露白”現(xiàn)象。“露白”實際就是木材干縮特征在實木家具上的具體表現(xiàn)。家具制作完成之后，由于木材含水率較高，尚未達(dá)到平衡，產(chǎn)生干縮，而使原本伸入榫槽內(nèi)部的部分榫頭脫出，榫頭脫出的部分未經(jīng)過油漆或表面處理，故與油漆部分形成了明顯的分界。如圖1所示，木材的橫向干縮遠(yuǎn)大于縱向干縮。在家具部件的橫向尺寸上，收縮比較大，常明顯可見干縮留下的痕跡；板材越寬，干縮量越大，累積效果越明顯，露白越嚴(yán)重。圖2，為紅色陰影部分反映木材干縮的位置及特征的示意圖，但不體現(xiàn)木材干縮尺寸與原桌尺寸的比例關(guān)系(注：示意圖僅反映木材干縮的位置與特征，不反映精確的干縮值與原材線尺寸的比例關(guān)系，下同)。

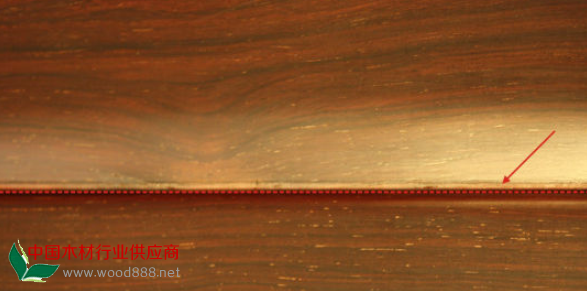

木材干縮形成的收縮縫

某長桌桌面的縱向與橫向“露白”

圓桌桌面的“露白”

    弧形榫(如圓桌或半桌)與直榫的“露白”略有不同，但木材仍然遵循橫向干縮大于縱向干縮，弦向干縮大于徑向干縮的原則。圖3中，A、B為干縮前后的示意圖，干縮前弧形榫的水溝槽寬度各部位一致；干縮后水溝槽呈月牙狀，面板木材縱向上的水溝槽寬度幾乎沒有變化，面板木材橫向上的水溝槽寬度因收縮增加比較大。木材干縮過后的圓桌面板略呈橢圓形。圖3B中的紅色陰影部分即表示“露白”部分。

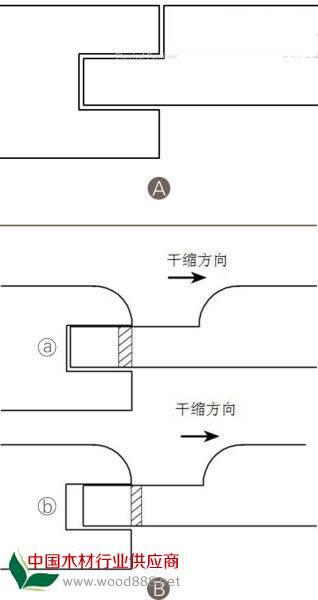

木材干縮痕跡形成位置側(cè)剖圖

    干縮痕跡有主要兩種表現(xiàn)形式，如圖4所示，第一種情況，圖A，木材干縮后，面板與邊抹間的縫隙變寬，但可能會與結(jié)構(gòu)松動所形成的痕跡類似，相對較難判斷；第二種情況，為水溝槽結(jié)構(gòu)，即：家具面板與邊抹攢合時，面板與邊抹間特意留出一條約幾毫米寬的凹槽。它的作用是避免面板伸縮開裂，因此也有人稱之為“膨脹縫”。這樣的凹槽雖然可以防止面板開裂，使結(jié)構(gòu)穩(wěn)定，但是，同樣因為面板榫頭向有悖于邊抹榫眼的方向干縮，漏出沒有油漆的部分，留下了痕跡。圖B中的陰影部分，a中原先藏在邊抹榫眼內(nèi)部，由于面板木材的干縮，b中陰影部分露在了水溝槽的位置，留下干縮痕跡。如果伸入榫槽中的榫肩較短，收縮后榫肩會脫出榫槽，產(chǎn)生慣穿縫。因為干縮現(xiàn)象總是會發(fā)生，干縮痕跡也很難避免，這就給家具鑒定提供了觀察特征。

家具中的攢邊打槽裝板結(jié)構(gòu)

　　3、各種家具中干縮痕跡位置的分析

通過之前的分析，也就不難看出，木材干縮痕跡主要出現(xiàn)在攢邊打槽裝板的結(jié)構(gòu)當(dāng)中，如圖5所示。攢邊打槽裝板結(jié)構(gòu)，在實木家具中是常見的。這種結(jié)構(gòu)用薄板替代厚板，節(jié)約材料，但同樣起到支撐作用，且結(jié)構(gòu)穩(wěn)定、牢固。攢入邊抹的裝板隱藏了其斷面，僅露出縱切面，突出了攢板的美麗木紋。

　　攢邊打槽裝板結(jié)構(gòu)在各類家具中均有運用。比如，椅凳面、桌案面、柜門、以及不同部位上使用的絳環(huán)板等等。這種結(jié)構(gòu)出現(xiàn)的部位，正是新作的作舊家具可能出現(xiàn)“露白”的部位，如圖6箭頭所示位置。

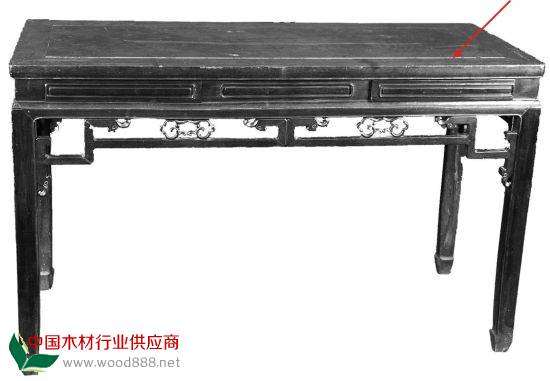

新做的作舊家具可能出現(xiàn)“露白”的部位1

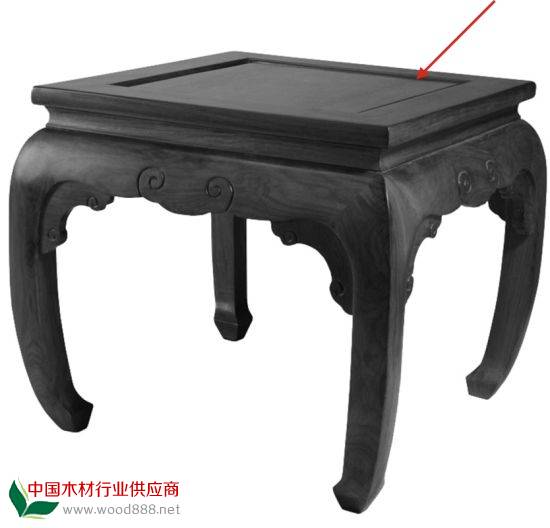

新做的作舊家具可能出現(xiàn)“露白”的部位2

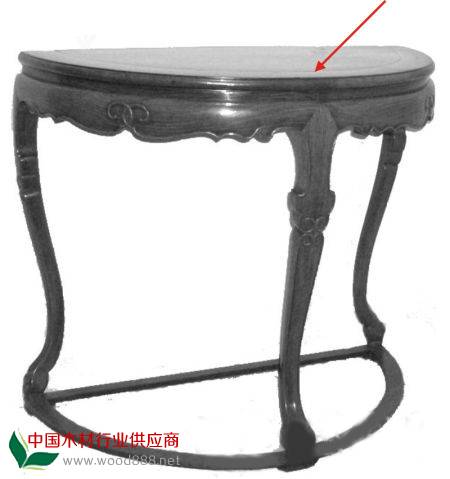

新做的作舊家具可能出現(xiàn)“露白”的部位3

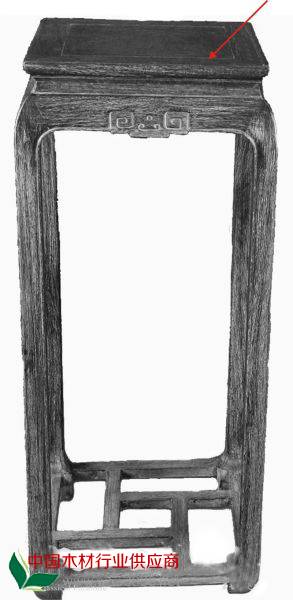

新做的作舊家具可能出現(xiàn)“露白”的部位4

新做的作舊家具可能出現(xiàn)“露白”的部位5

做的作舊家具可能出現(xiàn)“露白”的部位6

4、新作家具和舊作家具的區(qū)別

　　古代宮廷家具所使用的木材，在制作之前已充分備料，儲藏足夠長時間，含水率達(dá)到平衡。家具制作完成后，避免了露白現(xiàn)象的產(chǎn)生。即使古舊家具在制作前木材水分較高，在使用一段時間后，出現(xiàn)了干縮露白痕跡。但家具長期使用后，經(jīng)過日常擦拭，干縮痕跡早已磨損殆盡，而不可能至今仍可觀察到。

　　現(xiàn)代家具制造商主觀上有的急功近利，為加快資金周轉(zhuǎn)，降低成本，生產(chǎn)過程中木材即購即用，沒有足夠的在大氣中自然干燥的時間，木材的水分仍較高就直接使用。高檔古典家具用材木材密度大，干縮變形也大，干燥質(zhì)量較難控制，為獲得較高的干燥質(zhì)量，需較長的干燥時間，有的生產(chǎn)商對木材平衡含水率的重要性認(rèn)識不足，不重視木材水分，考慮到生產(chǎn)周期，家具用材即使干燥后，木材表面的含水率可能已滿足使用要求，而內(nèi)部仍高于平衡含水率，存在含水率不均勻。這樣的木材制成家具后，經(jīng)一段時間的使用，木材內(nèi)部水分蒸發(fā)，使尺寸縮小，在家具上出現(xiàn)干縮痕跡——“露白”。

　　5、結(jié)論

　　根據(jù)木材干縮性質(zhì)，只要古典紅木家具的攢邊打槽裝板結(jié)構(gòu)中出現(xiàn)干縮痕跡，就能確定此件家具為新作家具。這一特征為古舊家具的否定性鑒寶提供了一個可靠的依據(jù)！

　　參考文獻(xiàn)：

　　[1] 徐永吉，木材學(xué)，南京林業(yè)大學(xué)木材學(xué)教研室，2000.1

　　[2] 王世襄，明式家具研究，生活·讀書·新知三聯(lián)出版社，2007.1

　　[3] 胡德生，明清家具鑒藏，山西教育出版社，2006.1

　　[4] 讀書時代收藏館，中國古家具收藏鑒賞百問百答，中國輕工業(yè)出版社，2006.1
