檔案室移動柜（又稱密集架或密集柜）是一種通過軌道系統實現柜體密集排列、可橫向移動的檔案存儲設備，其核心原理是通過減少固定通道空間，大幅提升存儲密度。以下是其詳細工作原理：

一、核心結構組成

1. 軌道系統：

地面軌道：鋪設于地面的金屬導軌（通常為雙軌），承載柜體重量并提供滑動路徑。

導向輪：柜體底部的滾輪嵌入軌道，確保移動方向穩定。

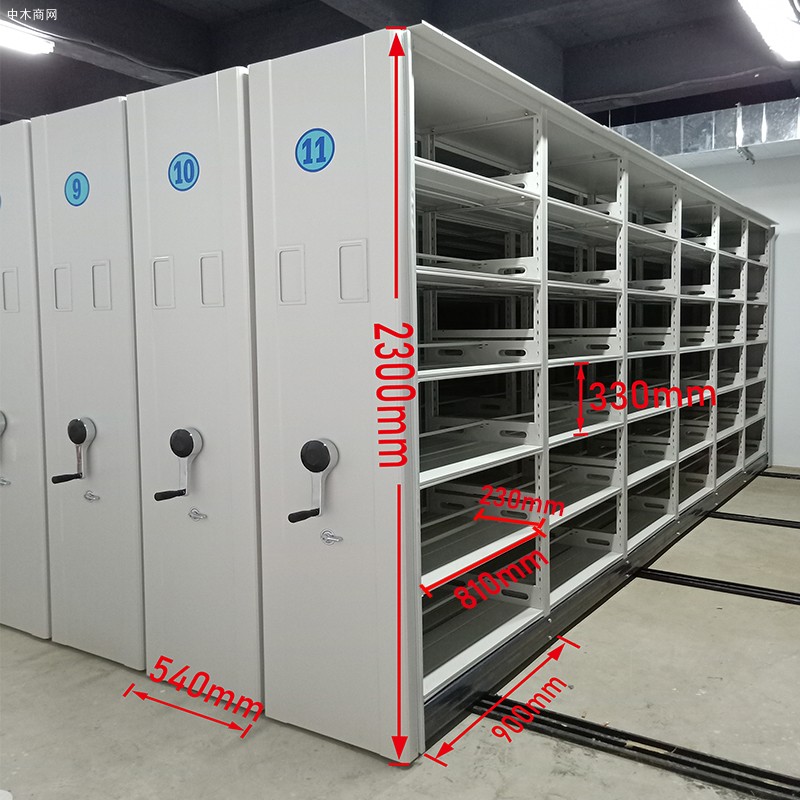

2. 柜體單元：

多個獨立柜體并排排列，每個柜體底部安裝滾輪組。

3. 傳動裝置：

手搖柄/電動驅動：通過鏈條或齒輪驅動柜體聯動。

主軸與鏈條：轉動手柄時，帶動貫穿所有柜體的傳動軸旋轉，通過鏈條/皮帶拉動柜體同步移動。

4. 鎖定與安全系統：

防傾倒裝置：頂部安裝掛鉤，防止柜體傾斜。

緩沖防夾結構：柜體接觸面設橡膠緩沖條，末端有限位擋塊。

鎖具：整體鎖定（禁止移動）或分節鎖定（固定單組柜體）。

二、工作流程

1. 開啟通道：

操作者轉動手搖柄（或按電動按鈕）→ 傳動軸旋轉 → 鏈條拉動柜體沿軌道橫向移動。

2. 柜體聯動：

所有柜體通過傳動系統剛性連接，移動時相鄰柜體同步分離或閉合。

3. 形成通道：

柜體向兩側移動后，原密集排列的柜體間形成臨時通道（寬度約80100cm），供人員存取檔案。

4. 閉合鎖定：

操作反向搖柄閉合通道 → 柜體緊密貼合 → 旋轉鎖柄鎖定整體系統。

三、省空間原理

通道復用設計：傳統文件柜需為每列預留固定通道（約1m寬），而移動柜僅需1條共用通道。

空間節省率：相同存儲量下，密集柜比傳統柜節省50%70%占地面積。

四、關鍵機械原理

| 組件       | 作用                                                                 |

| 行星輪減速機 | 手搖柄內置減速齒輪，將人力旋轉轉化為高扭矩輸出，輕松移動數噸柜體。          |

| 雙向自鎖機構 | 停止搖動時自動鎖死傳動軸，防止柜體意外滑動。                              |

| 重力平衡設計 | 柜體重心低于軌道高度，避免傾倒風險。                                      |

五、安全防護機制

1. 防夾保護：

紅外傳感器（電動款）：檢測到通道有人時自動停止移動。

物理防夾條：柜體邊緣設彈性感應條，遇阻力立即停止。

2. 過載保護：

電動型號配備電流過載斷電功能，防止電機燒毀。

3. 通風防火：

柜體頂部預留通風孔，部分型號集成防火板材。

六、電動 vs 手動型號對比

| 類型 | 驅動方式       | 特點                              | 適用場景             |

| 手動     | 人力搖柄          | 成本低，免維護，停電不影響使用          | 小型檔案室、預算有限場景 |

| 電動     | 電機+遙控/按鈕    | 一鍵移動，承重更強（單組可達1噸以上）   | 大型庫房、高頻存取場景  |

七、安裝與維護要點

1. 安裝基礎：

地面需平整承重（≥500kg/m2），混凝土厚度≥15cm。

軌道安裝水平誤差≤2mm/m。

2. 日常維護：

軌道定期清理灰塵（每季度1次）。

滾輪軸承添加潤滑油（每年1次）。

檢查鏈條張緊度（手動型號）。

警示：切勿在柜體移動時強行進入通道！存取操作前必須鎖定柜體。

應用場景

檔案局、圖書館、企業檔案庫、醫院病歷室等需高密度存儲紙質文件的場所。通過“移動代替固定通道”的設計，在有限空間內實現存儲容量最大化，是現代化檔案管理的核心設備之一。
