全黄h全肉共妻,欧美精品videoss另类日本,爱你啪福利导航

　　LY/T 1073—92

　　1　主題內容與適用范圍

　　本標準規定了竹篾積成膠合板物理力學性能測試的取樣方法和測試方法。

　　本標準適用于以竹篾浸漬合成樹脂膠，經不分層次的鋪裝、熱壓而成的竹篾積成膠合板(積成竹膠板或竹材層壓板)。

　　2　引用標準

　　GB 1940　木材沖擊韌性試驗方法

　　GB 4900　刨花板　含水率的測定

　　GB 7911.6　熱固性樹脂裝飾層壓板　滯燃性能的測定

　　GB 12626.8　硬質纖維板　吸水率的測定

　　3　取樣和試件制作

　　3.1　取樣方法

　　每張樣板按圖1規定截取三塊試樣，幅面寬度小于260 mm時，可分散取樣。每塊試樣按圖2的規定截取試件，如果有缺陷，可適當移動試件截取位置。試件長、寬、厚允許誤差±0.5 mm。

　　圖 1　各塊試樣在板中的分布

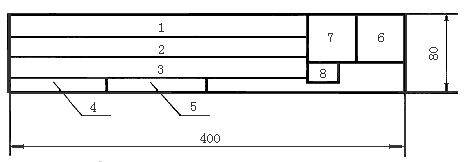

　　圖 2　試樣尺寸及各試件在試樣中的分布

　　3.2　試件尺寸按表1規定。

　　表 1

序號	檢測項目	試件尺寸（長×寬×厚）mm	試件數量	試件編號
1	含水率、密度	50×50×板厚	3	6
2	靜曲強度和彈性模量	300×20×20	3	1
3	沖擊韌性	300×20×20	3	2
4	吸水率	50×50×20	3	7
5	耐高溫性能	30×20×板厚	3	8
6	耐低溫性能	300×20×20	3	3
7	滯燃性能	100×3×6.5	10	4，5

　　注：①試件邊角應方正、平直。

　　②檢測項目2、3、4、6中，當樣板厚度小于20 mm時，板的厚度即為試件厚度。

　　4　含水率的測定

　　執行GB 4900的規定。

　　5　密度的測定

　　5.1　計量器具及設備

　　5.1.1　游標卡尺，精度0.1 mm。

　　5.1.2　天平，感量0.1 g。

　　5.1.3　外徑千分尺，精度0.01 mm。

　　5.1.4　空氣對流干燥箱，溫度能控制在100～105℃范圍內。

　　5.2　測試方法

　　將試件放在100～105℃溫度的烘箱中烘干，每相隔60 min稱量一次，連續兩次稱量的質量差不超過0.2%時，取后一次稱的質量值，精確至0.1 g。測量試件長、寬、厚，精確至0.1 mm，并計算出試件體積，精確至0.01 cm3。

　　5.3　密度計算按式(1)：

…………………………………………………（1）

式中：ρ──	試件密度，g/cm³；
m₁──	試件烘干后的質量，g；
V──	試件體積，cm³。

　　5.4　密度值應取三件試件密度的算術平均值，精確至0.01 g/cm3。

　　6　靜曲強度和彈性模量的測定

　　6.1　計量器具及設備

　　6.1.1　木材萬能試驗機。

　　6.1.2　按5.1.1和5.1.3中規定。

　　6.2　測試方法

　　在試件中部量出寬度、厚度、精確至0.1 mm，然后將試件放在試驗機的兩支點上(板面朝上)，兩支點距離為240 mm(當試件名義厚度小于20 mm時，兩支點距離為180 mm)，采取中央加荷，支點及加荷頭的半圓弧面直徑30±0.5 mm，加荷速度為3500 N/min，要求加荷均勻，在加荷至試件破壞前至少分段停止加荷5次，記錄5點的載荷及相應撓度，并記錄破壞載荷，載荷精確至10 N，撓度精確至0.1 mm。

　　6.3　結果表示

　　6.3.1　靜曲強度按式(2)計算：

…………………………………………………（2）

式中：δ──	試件的靜曲強度，MPa；
P──	試件的破壞載荷，N；
L──	支座跨距，mm；
b──	試件寬度，mm；
h──	試件厚度，mm。

　　6.3.2　靜曲強度值應取3件試件靜曲強度的算術平均值，精確至1 MPa。

　　6.3.3　繪制壓力-撓度曲線，確定曲線斜度;根據測定的壓力及撓度值，以載荷P(N)為縱坐標，撓度Y(mm)為橫坐標，在坐標紙上記錄下全部測試點，并根據比例極限內各點(不得少于3點)畫出斜率線。

　　6.3.4　彈性模量按式(3)計算：

…………………………………………………（3）

式中：E──	彈性模量，MPa；
L──	支座跨距，mm；
b──	試件寬度，mm；
h──	試件厚度，mm；
P_i──	比例極限上的載荷，N；
Y_i──	相應P_i時的撓度值，mm。

　　6.3.5　彈性模量值應取3件試件彈性模量的算術平均值，精確至1 MPa。

　　7　吸水率的測定

　　執行GB 12626.8的規定。

　　8　沖擊韌性測定

　　執行GB 1940的規定。

　　9　耐高溫性能測定

　　9.1　計量器具及設備

　　電熱恒溫干燥箱溫度能控制在120±3℃。

　　9.2　檢測步驟

　　將試件放入120±3℃的干燥箱中，存放2 h后取出用肉眼觀察裂紋情況。

　　10　耐低溫性能測定

　　10.1　測試儀器及設備

　　10.1.1　超低溫冰箱，溫度能調節在-50℃以下。

　　10.1.2　按5.1.1，5.1.3和6.1.1中的規定。

　　10.2　試驗步驟

　　將試件放入-50±3℃超低溫冰箱中3 h，然后取出，按GB 1940測定其沖擊韌性，要求在2 min內完成。

　　10.3　耐低溫性能表示方法

　　按沖擊韌性表示方法。

　　11　滯燃性能的測定

　　執行GB 7911.6的規定。

　　12　填寫報告

　　各物理力學性能測試結果填入《竹篾積成膠合板物理力學性能試驗報告》中，見附錄A(參考件)。

　　附　錄　A

　　竹篾積成膠合板物理力學性能試驗報告

　　(參考件)

　　生產單位_______________測試單號_______________

　　規格尺寸_______________產品等級_______________

　　測試張數_______________測試日期_______________

試　驗　項　目	單　　位	測　試　結　果	備　　注
含水率	％
靜曲強度	MPa
沖擊韌性	J/cm²
吸水率	％
密度	g/cm³
彈性模量	MPa
耐高溫性能
耐低溫性能	J/cm²
滯燃性能	氧指數
對試驗結果的評定：
