欧美做爰又粗又大免费看,b站未满十八岁可以接广告吗2024,三级网站

黑酸枝是“國家紅木標準”中明確確定的紅木品種，與黃花梨等同屬豆科植物中的蝶形花亞科黃檀屬，主要生長在熱帶地區，多產于東南亞國家以及東非和印尼等地，心材呈栗褐色。酸枝木是天然的除臭劑，其因為會散發出酸香氣息而得名，黑酸枝也不例外。此外它有明顯的黑色條紋，故被稱為“黑酸枝”。

黑酸枝還包括以下下幾種木種，其木質構造特征分別是：

D1 刀狀黑黃檀 Dalbergia cultrate Grah

散孔材，生長輪不明顯或略明顯。心材新切面紫黑或紫紅褐，常帶深褐或栗褐色條紋。管孔在肉眼下略見，弦向直徑比較大182μm，平均118μm;數甚少至略少，o～12個/mm2。軸向薄壁組織較多，在肉眼下明顯，主為同心層式波浪形，傍管帶狀及細線狀。木纖維壁厚。木射線在肉眼下不見;波痕在放大鏡下可見;射線組織同形單列。及多列(多數2～3列)。新切面有酸香氣;結構細;紋理頗直;氣干密度0.89-1.14/ cm3。

D2 黑黃檀 Dalbergia fusca pierre

散孔材，生長輪不明顯或略明顯。心材新切面紫褐、黑褐或栗褐，常帶明顯的紫或黑褐色窄條紋。管孔在肉眼下略見，弦向直徑比較大275 μm，平均143μm;含黑色樹膠;數甚少至略少，1～6個/mm2。軸向薄壁組織頗明顯，主為同心層式窄帶狀(寬2～數個細胞)。木纖維壁甚厚。木射線在放大鏡下明顯;波痕亦然;射線組織同形單列及多列(多數2～4列)。無酸香氣或很微弱;結構細;紋理斜或交錯;氣干密度。

D3 闊葉黃檀 Dalbergia latifolia Roxb

散孔材，生長輪不明顯或略明顯。心材淺金褐、黑褐、紫褐或深紫紅，常有較寬但相距較遠的紫黑色條紋;木屑酒精浸出液有明顯紫色調。管孔在肉眼下明顯，含樹膠;弦向直徑比較大267μm，平均144μm;數少至略少，3～17個/17個mm2。軸向薄壁組織頗明顯，主為環管束狀、聚翼狀及波浪形窄帶狀。木纖維壁薄至略厚。木射線在放大鏡下可見;波痕亦然;射線組織同形單列(甚少)及多列(2列)，稀異形孟型。新切面有酸香氣;結構細(較其他種略粗);紋理交錯;氣干密度0.75～1.04 g/cm3，多數0.82～型.86 g/cm3。

D4 盧氏黑黃檀 Dalbergia louvelii R.Viguier

散孔材，生長輪不明顯。心材新切面桔紅色，久則轉為深紫或黑紫。管孔在肉眼下幾不得見;弦向直徑206μm，平均149μm;數少至少，1～4個/mm2。軸向薄壁組織在放大鏡下明顯，主為同心層型的細線(寬1～2細胞)，且排列規整。木纖維壁厚。木射線放大鏡下可見;波痕不明顯;射線組織同形單列。酸香氣微弱;結構甚細至細;紋理交錯;有局部卷曲;氣干密度0.95 g/cm3。

D5 東非黑黃檀 Dalbergia melanoxylon Guill.￡Perr

散孔材，生長輪不明顯。心材黑褐至黃紫褐，常帶黑色條紋。管孔在肉眼下可見，弦向直徑比較大133μm;平均72μm;數少至略少，5～14個/mm2。軸向薄壁組織較少，在肉眼下通常不見，主為離管型，星散聚合、細線狀及聚翼狀。木纖維壁甚厚。木射線放大鏡下可見，波痕亦然，射線組織同形單列及多列(2列)。無酸香氣或很微弱;結構甚細;紋理通常直;氣干密度1.00～1.33 g/cm3。

D6 巴西黑黃檀 Dalbergia nigra Fr.Allem

散孔材，生長輪明顯。心材黑褐、巧克力色至紫褐色，常帶有明顯的黑色窄條紋。管孔在肉眼下頗明顯，弦向直徑比較大287μm，平均143μm;數甚少至略少，2～7個/mm2。軸向薄壁組織放大鏡下明顯。主為離管型，環管束狀及窄帶狀(寬1～2細胞)，星散聚合、聚翼狀，常多于微凹黃檀。木纖維壁薄至厚。木射線在放大鏡下明顯，波痕在放大鏡下明顯，射線組織同形單列(數少)及多列(多數2～3列)，異形Ⅲ型傾向明顯。新切面酸香氣濃郁，結構細(較其他種略粗)，紋理交錯，氣干密度O.86～1.01 g/cm3。

D7 亞馬孫黃檀 Dalbergia spruceana Benth

散孔材，生長輪明顯。心材紅褐、深紫灰褐，常帶黑色條紋。管孔在肉眼下可見，弦向直徑比較大323μm，平均1 92μm;數甚少至少，1～5個/mm2。軸向薄壁組織在放大鏡下明顯，細線狀(寬多數1細胞)，環管束狀明顯。木纖維壁甚厚。木射線在放大鏡下可見;波痕不明顯;射線組織同形單列及多列(多數2列)。酸香氣無或很微弱;結構細;紋理直至略交錯;氣干密度O.90 g/cm3。

D8 伯利茲黃檀 Dalbergia stevensonii Tandl

散孔材，半環孔材傾向明顯。生長輪明顯。心材淺紅褐、黑褐或紫褐，常帶規則或不規則相間的黑色條紋，色澤比較均勻。管孔在肉眼下明顯，弦向直徑比較大269μm，平均88μm;數略少至略多，11～24個/mm2。軸向薄壁組織在肉眼下略明顯，主為窄帶狀及細線狀(多數寬1細胞，與射線交叉局部略呈網狀)及環管束狀。木纖維壁厚。木射線在放大鏡下略見;波痕在放大鏡下可見(木射線迭生構造不明顯);射線組織同形單列及多列。酸香氣無或很微弱;結構細;紋理直;氣干密度0.93～1.1 9 g/cm3。

黑酸枝家具的特點及價值

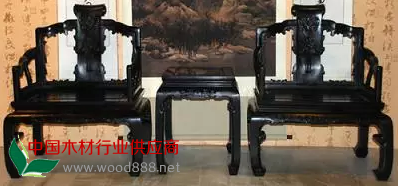

黑酸枝家具多采用榫卯結構，穩固耐用，在設計上基本保持中國傳統的設計理念，在此基礎上融入現代人體工學和審美需求，因此不僅古色古香，而且還散發出現代時尚的魅力。黑酸枝家具多以明清風格為主，有的結構簡約，風格明快，線條流暢，有的雕刻精美，結構厚重，不管是那種風格都保持黑酸枝特有的木制紋理，非常的漂亮，仿佛層巒疊嶂的群山，抑或波瀾起伏的大海，微風輕輕吹過，泛起層層漣漪，令人無限遐想。這就是黑酸枝家具獨特的魅力所在。黑酸枝僅次于紫檀和黃花梨，木質結構較細，紋理很清晰，制作出來的家具堅固耐用，歷經百年而不變形，因此在明清時代應用比較廣泛。而如今，黑酸枝家具仍然具有很高的價值。
