木工制作實例—小書架結構設計圖紙及下料尺寸
發布日期：2017-10-06
作者：中木商網
閱讀：1071
小書架制作該小書架采用了木楔加固榫卯結構來達到美觀的效果和保證結構的強度。下圖是書架的動態分解圖。 分解圖切割列表如下：
小書架制作
該小書架采用了木楔加固榫卯結構來達到美觀的效果和保證結構的強度。下圖是書架的動態分解圖。
分解圖
切割列表如下：
| 名稱 | 數量 | 長度/mm | 寬度/mm | 厚度/mm |
| 側板 | 2 | 1000 | 120 | 20 |
| 架板1 | 1 | 550 | 200 | 20 |
| 架板2 | 1 | 550 | 170 | 20 |
| 架板3 | 1 | 550 | 145 | 20 |
| 架板4 | 1 | 550 | 130 | 20 |
| 背板 | 1 | 525 | 65 | 20 |
| 楔子木 | 1 | 500 | 27 | 2 |
注：已經給切割留有余量。

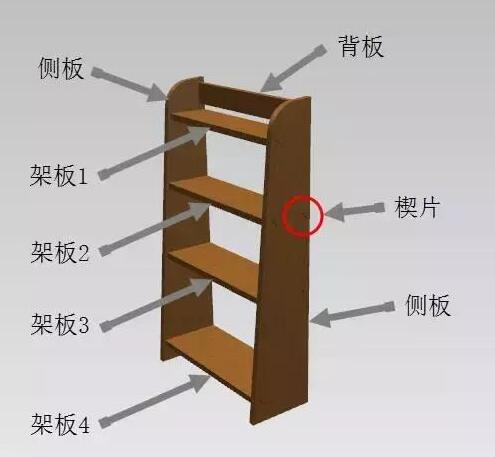

對應部件名稱如圖所示：
部件名稱
下面給出本次制作的小書架的圖紙，兩側板為對稱件，這里只給出側板1的圖紙，4塊架板也僅僅是寬度尺寸不同，這里只給出架板4的圖紙，所繪圖紙難免有疏漏的地方，僅供參考。

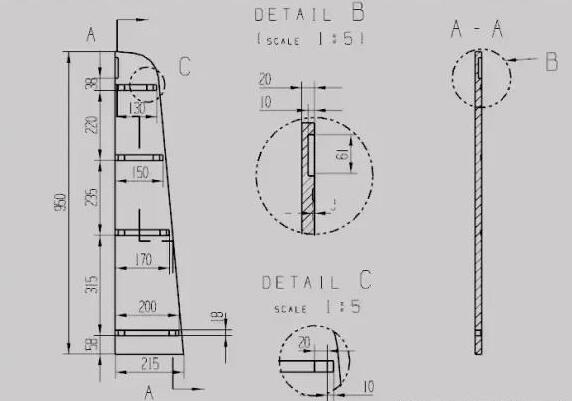

側板1

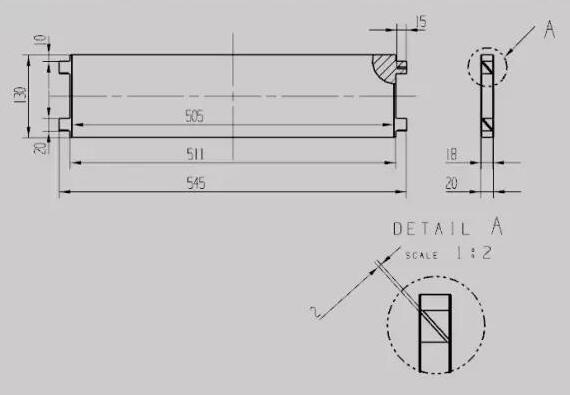

架板4
背板
