夏天來到，南方梅雨季節也開始光臨了，潮濕炎熱的天氣不但影響農作物的生長，而且對家具也帶來不小毀滅性的傷害。說起家具，肯定就會想起木材了，梅雨季節的夏天應該如何注意木材的干縮和濕脹防止干燥發裂，否則受潮后了滋生細菌、塵螨。不僅影響木材本身的實用性和價值，還會對經濟造成很大的損失。所以今天，就由小編給大家說說梅雨季節木材干縮和濕脹6招防止干燥發裂的方法。

  大家都知道濕木材經過干燥后，它的外形尺寸或體積要縮減，這種現象叫做木材的干縮。干木材通過吸收水分后，它的外形尺寸或體積要增加，這種現象叫木材的濕脹。


  干燥因素：

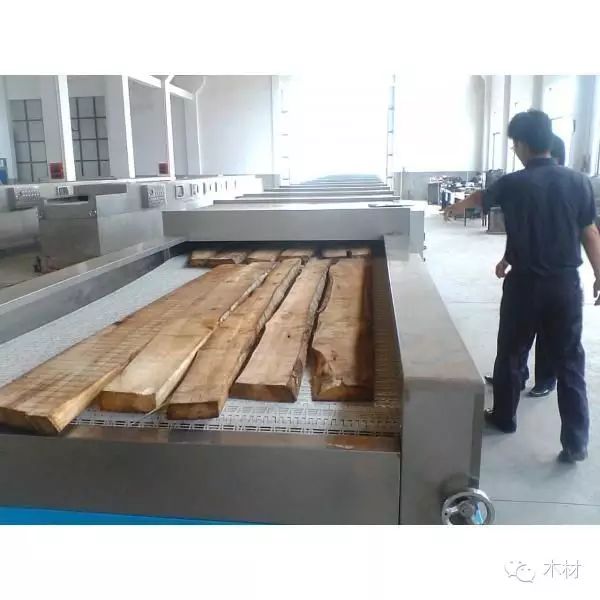

  (1)預熱階段。木材干燥開始階段在暫時不讓木材中的水分向外蒸發的條件下，對木材進行預熱處理，把木材的溫度從常溫加熱到干燥所需要溫度。一般是沿著木材厚度方向加溫，表層到心層的溫度要趨于一致，均勻熱透。采取的辦法是，在提高干燥室內干燥介質(如空氣)的溫度的同時，將干燥介質的濕度提高到飽和或接近飽和狀態。由于在這個階段中木材的含水率不下降，因此干燥曲線是水平的。

  (2)等速干燥階段。干燥曲線中呈線性狀態的曲線表示等速干燥階段。木材經過預熱后，按照干燥的要求，把干燥介質的濕度降低，使木材開始進行干燥。這個階段是木材的自由水蒸發時期，只要干燥介質的溫度、濕度和循環氣流速度不變，木材含水率下降的速度也保持不變。當等速干燥階段達到終點時，木材表層的自由水已經全部排出，但木材內部的自由水仍然存在，只是由于水分移動的阻力更大，已不能維持初期的干燥速度。等速干燥階段內，當干燥介質的溫度越高、濕度越低時，自由水蒸發的就越強烈。必須要有足夠的氣流速度來吹散并破壞木材表面的飽和蒸汽和蒸汽滯層(界層)，以保持相等的干燥速度。

  (3)減速干燥階段。等速干燥階段結束以后，木材中的自由水分基本被蒸發干凈，吸著水開始蒸發。隨著蒸發過程的進行，吸著水的數量逐漸減少，水分蒸發時需要的熱量越來越多，含水率下降的速度越來越慢，因此稱為減速干燥階段。在這個階段，要提高木材水分的蒸發速度，必須將干燥介質的溫度提高、濕度降低，并保持一定的氣流循環速度。當木材中沒有被蒸發的吸著水含量達到木材比較終含水率要求時，木材干燥過程結束。在木材干燥過程中，木料端頭由于水份蒸發較快而先干燥，當端頭水份低于纖維飽和點時，端頭細胞便開始收縮，當其干縮應力達到木材的強度極限時，便發生端裂，即在髓心處或粗木射線處或沿外板面發生縱向裂口。含髓心的木板沿髓心發生端裂幾乎是不可避免的，因為髓心是射線薄壁細胞比較集中的地方，橫向抗拉強度極低。木射線粗的硬闊葉材厚板也較容易發生端裂。對于數米長的毛邊板來說，端裂在10cm——15cm以內是允許的，因為加工時總要截去部分端頭。但對于整邊板或地板坯料，一般不允許端裂。


  防止端裂可以采取以下措施：

  ①如允許，比較好將厚板改剖成薄板或小方材進行干燥比較合理，可以有效防止端裂和其它干燥缺陷。

  ②窯干前將已發生端裂部分截除，因為原有的端裂極易繼續延伸。

  ③在沒有發生端裂的木板端頭涂刷石臘油或厚油漆，阻礙水份從端頭蒸發。

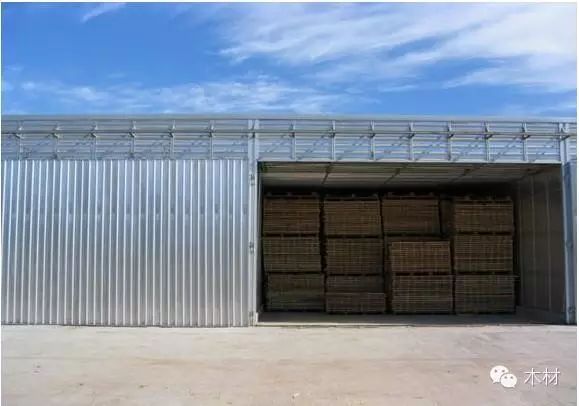

  ④裝堆時，材堆端頭的隔條盡量靠近端頭壓緊并上下對齊。

  ⑤裝窯時，材堆與材堆的端頭盡量緊挨著，防止氣流從材堆之間的空檔短路，以免端頭干燥過快。

  ⑥對于容易發生端裂的硬闊葉材或厚板，盡量采用偏軟的干燥工藝，并注意及時進行調濕處理。
