1　主題內容與適用范圍

　　1.1　主題內容

　　本標準規定了鋸材氣干過程中場地技術條件、板院區劃、鋸材堆積、氣干過程管理等方面的技術要求。

　　1.2　適用范圍

　　本標準適用于各種用途的針、闊葉鋸材的氣干。

　　2　引用標準

　　GB 153.2　針葉樹鋸材　分等

　　GB 4817.2　闊葉樹鋸材　分等

　　GB 6491　鋸材干燥質量

　　LYJ 118　木材干燥工程設計規范

　　3　板院技術條件

　　3.1　場地條件

　　板院地勢平坦、干燥，具有2‰～5‰的排水坡度。板院四周應有排水溝，以利排水。

　　3.2　板院區劃

　　板院應按鋸材的樹種、規格分成若干材堆組，每個材堆組內有4～10個材堆。組與組之間用縱、橫向通道隔開。縱向通道宜南北向，使材堆正面不受陽光直射，還應使縱向通道與主風方向平行，當兩者矛盾時，后者應服從前者，縱向通道應與材堆長度方向平行。板院平面規劃見圖1、圖2。

　　3.3　通風

　　板院要通風良好，附近不得有高大建筑和樹木。圍墻應為柵欄狀，高度不超過2 m。

　　3.4　衛生

　　材堆底下不得有雜草，碎木等廢物。一旦發現材堆上有霉菌、干腐菌的侵害，要及時將受害材與好材分開，并用濃度為5%的硫酸銅、氟化鋅、五氯酚等藥液消毒。

　　3.5　防火

　　板院應位于鍋爐房的上風方向(指主風)，與鍋爐和林緣距離不得小于100 m，距職工宿舍、食堂

　　和有火源地方不得小于50 m。材堆的四周應設消防水源及滅火工具庫。消火栓與材堆區的比較大距離不得

　　超過150 m。

　　3.6　照明

　　板院周圍應設夜間照明燈。堆積場地主道上每隔30～50 m設照明燈一盞，夜間作業的選材和裝車場，每隔10～20 m設照明燈一盞。

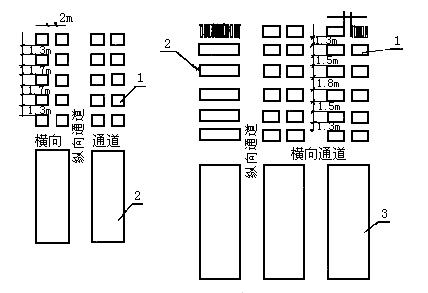

　　a　 層堆式堆積 　　　　　　b　組堆式堆積

　　圖 1　針葉鋸材材堆分組配置圖

　　1—材堆;2—材堆組; 　1—小堆;2—材堆;3—材堆組

　　a　散孔闊葉鋸材堆組;　　　b　環孔闊葉鋸材層堆式

　　圖 2　闊葉鋸材材堆分組配置圖

　　1—材堆;2—材堆組; 　1—材堆;2—材堆組

　　3.7　道路配置

　　板院道路配置按鋸材長度、運輸方式及板院面積的大小而定。如采用輕軌臺車和側式叉車，縱向通道寬為6～10 m，橫向通道寬為1.8～6 m，若采用前式叉車，道路應再寬些。采用叉車運輸時，應鋪設柏油或混凝土路面，采用輕軌臺車運輸時，應鋪設砂石路面。

　　4　鋸材的堆積

　　4.1　材堆布置

　　材堆在板院內的布置應遵守如下原則：易青變、易發霉的針葉鋸材的薄板放在板院迎主風向外側周邊;中板放在背主風一側;易開裂的硬闊葉鋸材及針葉鋸材的厚板放在板院的中央;有青變或腐朽的等外鋸材放在板院的一隅，距珍貴樹種鋸材100 m以外的地方。

　　4.2　堆基

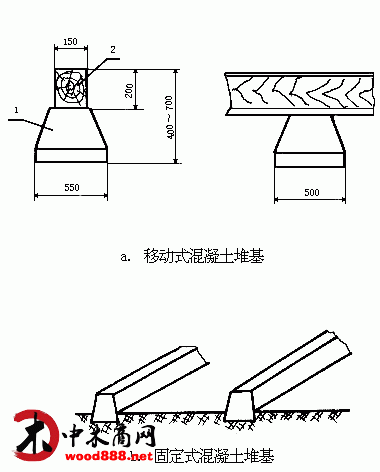

　　堆基可采用移動式混凝土堆基，也可采用混凝土條狀堆基，見圖3。

　　堆基的高度應能保證材堆底部通風良好。在板院淹水地段應設高樁堆基，其高度應超過洪水期比較

　　高水位。在第一、二氣候區，堆基高度為400～600 mm，在第三氣候區為600～700 mm，我國氣候區的

　　概略劃分見附錄C(參考件)。移動式堆基的底面積應根據鋸材的密度及當?shù)赝临|(zhì)選擇300 mm×300 mm、

　　400 mm×400 mm、550 mm×550 mm。

　　圖 3　堆基的種類及結構示意圖

　　4.3　鋸材堆積的基本規則

　　4.3.1　材堆組成

　　4.3.1.1　木材鋸割并經選材后應立即以層堆或組堆方法堆成材堆，以防鋸材青變。

　　4.3.1.2　在一個材堆中，鋸材的樹種、厚度應基本相同，長度原則上相同。

　　4.3.1.3　當平置堆積弦切板時，應使外材面朝下，以防開裂。

　　4.3.2　墊條

　　4.3.2.1　專用墊條應用氣干的(含水率接近當?shù)啬静钠胶夂?、不含邊材、腐朽和貫通裂的針葉樹或軟闊葉樹木材制做，且應通直，厚度公差為±1 mm，尺寸見表1。

　　4.3.2.2　材堆中同一縱向線上的墊條必須上下對齊，成一條垂直線著落在堆基橫木上，墊條應與鋸材長度方向垂直。在材堆每一層內墊條厚度應相同。

　　4.3.2.3　材堆兩端的墊條應與板端齊平，如板材長度公差較大，也可以一端墊條與板端齊平，另一端近似齊平，若鋸材長短不一，應將短材放在材堆中部，長材放在兩側。在短材對接或交錯搭接時，朝材堆內部的短板端部下面應增設墊條。

　　4.3.2.4　墊條的間隔依鋸材的厚度和樹種而異，闊葉鋸材，墊條間隔不得超過材厚的25倍，針葉鋸材，墊條間隔不得超過材厚的30倍。

　　4.3.3　通氣道

　　為加快氣干速度，材堆內應按下列要求設置通氣道：

　　4.3.3.1　橫向間隔

　　相鄰兩塊鋸材間的橫向間隔是比較基本的通氣道。間隔的寬度與鋸材的樹種、規格及各地氣候條件有關，其限值范圍規定見附錄A(補充件)。堆積同一寬度整邊板時，應從材堆兩側向中央均勻地加大橫向間隔并在材堆高度上形成垂直氣道。材堆中央的橫向間隔可為材堆邊緣的3倍。

　　4.3.3.2　水平通氣道

　　從材堆底層起，每隔1 m高，采用加厚墊條(如100～150 mm厚墊條)組成水平通氣道。

　　4.3.3.3　垂直通氣道

　　在材長大于6 m的針闊葉鋸材的材堆中央應留有寬度為200～400 mm垂直通氣道(針葉鋸材大、闊葉鋸材小)。垂直通氣道通常設在材堆中央下部(在材堆高度自下部算起0.5～0.6 m的部位)，也可以與材堆高度相同。

　　4.3.4　材堆尺寸

　　材堆的尺寸與鋸材的樹種、規格、堆積所用機具和生產工藝要求有關。針葉鋸材中、厚板的材堆寬度可與材長相等，闊葉鋸材的材堆寬度，在南方約為2 m，在北方可為4～5 m，易開裂的鋸材，材堆宜寬些，易變色的鋸材，材堆宜窄些，材堆尺寸見表2。

　　4.4　材堆種類及適用范圍

　　4.4.1　墊條堆積法

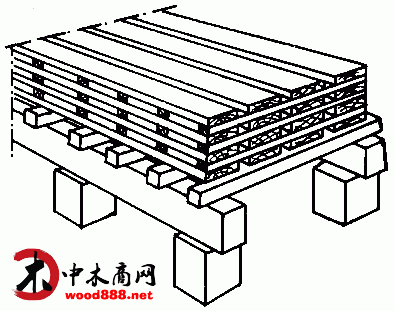

　　每鋪放一層板材后，垂直交叉地放一層墊條，鋪放板材時，相鄰兩板之間要有橫向間隔，見圖4。

　　圖 4　墊條堆積法

　　此法適用于各種針闊葉鋸材的氣干，干燥效果好。用此法干燥硬闊葉鋸材時，可采取小的橫向間隔。

　　4.4.2　無墊條縱橫交叉堆積法

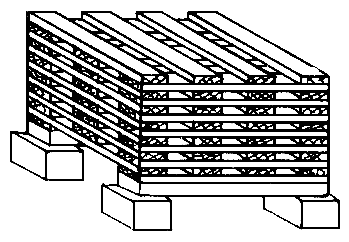

　　從堆底第一層起，按規定的橫向間隔依次鋪放板材，然后直角交叉再依次鋪放第二層板材，直至預定的高度為止，然后加蓋封存，見圖5。

　　圖 5　無墊條縱橫交叉堆積法

　　此種方法適用于針闊葉鋸材中、厚板材的氣干。無墊條縱橫交叉堆積簡單易行，但要注意按需要留好同一層板的橫向間隔。

　　4.4.3　寬材堆自墊堆積法

　　第一層板材橫向不留間隔，依次單塊平鋪，務使材堆寬度等于固定米數，比較好等于材長，如2，3，4，5，6 m等，第二層用本堆的若干塊板材按規定橫向間隔垂直交叉放置，如此反復交叉堆積到預定高度，加蓋封存，見圖6。

　　圖 6　寬材堆自墊堆積法

　　此堆積法可使每層板材的材積為固定值，對于檢尺、驗收、支撥均很方便，適用于各樹種，較厚板材的氣干，尤其適用于大中城市木材轉運站，大量貯存和隨時撥付木材之用。干燥效果僅次于墊條堆積法。

　　4.4.4　抽匣式堆積法

　　用兩塊木堆板材疊放做墊條，分別等距置放在材堆兩端和正中空隙內按間隔要求鋪放一層單塊板材，如此縱橫交叉堆積到預定高度，加蓋封存，見圖7。

　　圖 7　抽匣式堆積法

　　此法適用于高級針葉鋸材中、厚板的氣干及含水率低于25%的半干材長期保存的材堆。其優點是通風效果好，干燥速度快，但易產生彎曲，故不適用于闊葉鋸材的氣干。

　　4.4.5　井字形堆積法

　　每層兩端各鋪放一塊板材，縱橫交叉堆積到預定高度，加蓋封存，見圖8。

　　圖 8　井字形堆積法

　　此法適用于短小的毛坯料氣干，通風性能好，干燥速度快。

　　4.4.6　組堆堆積法

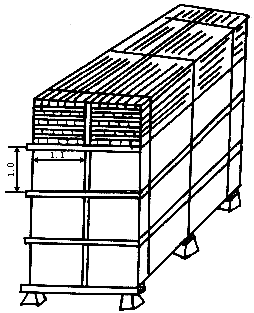

　　先將相同樹種、規格的鋸材用墊條堆成斷面為1.1 m×1 m，材長2～6 m的小堆，再用叉車、吊車等將小堆組成材堆，見圖9。

　　圖 9　組堆堆積法

　　此法可用于氣干與人工干燥連續作業，是效率高、損傷小的先進方法。

　　4.4.7　蔭棚堆積法

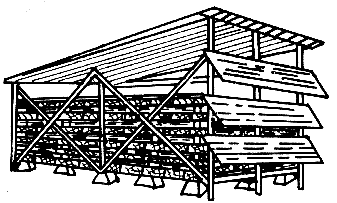

　　具有活動遮蔭的簡易棚架，其結構見圖10。

　　圖 10　蔭棚堆積法

　　這種蔭棚具有防止日曬、雨淋，調節日照、通風的效能。其材堆采用墊條交叉堆積法。難干珍貴材應按技術要求減少通風口，以防止開裂變形。

　　4.4.8　X形堆積法

　　將長而薄的板材彼此交叉，斜靠在架桿上的堆積方法，見圖11。

　　圖 11　X形堆積法

　　此法堆積的材堆，當板材初含水率很高時，預干速度很快，比水平堆積法快0.5～1倍，對針葉鋸材及楊木等軟質材，此法比較適合。采用此法，可使材堆的含水率很快達到30%左右，此法因不用墊條，板材易變形，板材經過2～5周后即可改為平堆法繼續干燥。

　　4.4.9　強制氣干

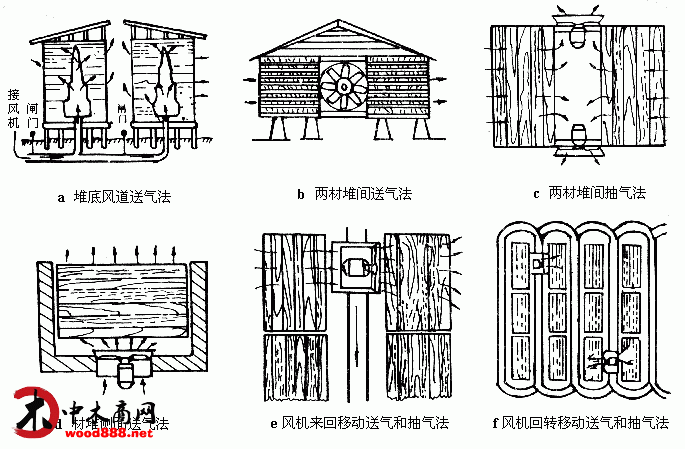

　　強制氣干有以下幾種方法：a.堆底風道送氣法;b.兩材堆間送氣法;c.兩材堆間抽氣法;d.材堆側面送氣法;e.風機來回移動送氣和抽氣法;f.風機回轉移動送氣和抽氣法。見圖12。

　　圖 12　幾種強制氣干的方法

　　強制氣干是在露天下或在稍有遮蔽的棚舍內進行的，在不控制空氣的溫、濕度的情況下，利用通風機在材堆內造成強制氣流，加快鋸材干燥。

　　4.5　材堆頂蓋

　　4.5.1　頂蓋型式

　　材堆堆積完畢，應及時加蓋頂蓋。頂蓋分單坡式和雙坡式兩種，單坡式是一端起脊，雙坡式是中間起脊。頂蓋的傾斜方向應向縱向通道方向傾斜，以免雨水落入堆間小道內，見圖13。

　　圖 13　材堆固定頂蓋

　　a—頂蓋的斜面;b—留出間隙的頂蓋板的排置法;c—密集的頂蓋板的排置法

　　為使材堆上中部不受雨淋，當材堆高度低于10 m時，頂蓋低端應向外伸出0.5 m;當材堆高度超過10 m時，低端應伸出0.75 m，高端伸出0.75～1 m，兩側應向外伸出0.5 m。

　　4.5.2　頂蓋材料

　　可用無腐朽、孔洞及通裂的中等厚度的板材制做固定頂蓋，也可用木板或其他護頂材料制成可整體取下的活動頂蓋，見圖14。

　　圖 14　材堆活動頂蓋

　　1—頂蓋;2—抓取裝置

　　木制固定頂蓋是由墊方(高10 cm)、支架(由木板和木柱構成)和蓋板組成。頂蓋蓋板應壓縫鋪放，即 第一層木板平行鋪板，留或不留間隙，第二層壓蓋在第一層的縫隙上;或第二次平行鋪放，不留間隙，第 二、三層成品字形錯縫鋪放，見圖13。

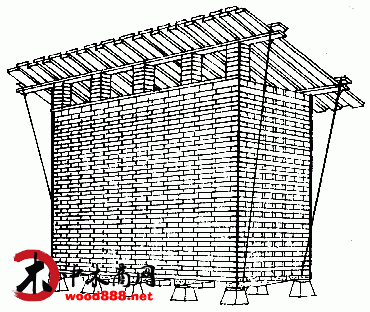

　　為加固頂蓋，在頂蓋的蓋板上面放置厚度不小于50 mm的木板(或方材)3～5塊，并用粗繩或鐵絲捆在支架上，或用直徑5～6 mm的鋼絲將頂蓋固定在堆基橫木上，見圖15。

　　圖 15　固定頂蓋加固方法

　　4.5.3　頂蓋坡度

　　普通材堆固定頂蓋的坡度不得小于12%，活動項蓋的坡度不得小于8%，組堆式材堆頂蓋坡度不得小于6%。

　　4.5.4　材堆標牌

　　材堆封頂后，應在面向縱向通道一側掛上標牌，標明鋸材的堆號、樹種、等級、規格、數量及完成堆積日期，并立卡保存。

　　5　氣干過程的管理

　　5.1　含水率檢測

　　在鋸材氣干期間，應對材堆內鋸材的含水率進行檢測，含水率檢驗板放在材堆的不同部位，定期稱重，測其含水率，當發現材堆不同部位鋸材含水率有較大差異時，應及時搗堆，以保證材堆各部位鋸材含水率的均勻度，鋸材含水率檢驗板的制做和氣干材的干燥質量及檢驗方法均參照GB 6491的有關規定。

　　5.2　氣干過程的記錄

　　由于氣干條件多變，為及時發現問題和總結經驗，提高氣干質量和效率，必須按規定作好記錄，記錄表見附錄B(補充件)

　　5.3　氣干過程的結束

　　氣干過程的結束，是在鋸材含水率達到或接近該地區木材平衡含水率的時候(全國各地木材年均平衡含水率值見GB 6491附錄A)，或達到運輸含水率(即20%)以下。

　　附　錄　A

　　板間空隙(以材堆中鋸材寬度的百分率表示)

　　(補充件)

　　附　錄　B

　　干燥過程記錄表

　　(補充件)

　　附　錄　C

　　我國氣候區的概略劃分

　　(參考件)

　　C1　第一氣候區──內蒙古自治區、河北省北部、山西省北部、寧夏回族自治區、甘肅省北部、青海省、新疆維吾爾自治區、西藏自治區及北京市。

　　C2　第二氣候區──黑龍江省、吉林省、遼寧省、山東省、河南省、陜西省、甘肅省南部、四川省西北部、云南省北部、河北省南部、山西省南部及天津市。

　　C3　第三氣候區──江蘇省、安徽省、浙江省、湖北省、湖南省、江西省、福建省、廣東省、廣西省、貴州省、四川省、云南省南部、海南省、上海市及臺灣省。

　　附加說明：

　　本標準由林業部科技司提出。

　　本標準由中國木材標準化技術委員會歸口。

　　本標準由黑龍江省林產工業研究所負責起草。

　　本標準主要起草人孟祥柏、由昌久、何玲芝。
