明式家具是中國家具史上的典范和精華，可以為現代家具設計提供有益的借鑒。明式家具的榫卯結構體現了科學性、實用性和審美的完美結合，榫卯結構是明式家具研究的重要內容和難點。榫卯種類繁多，結構復雜，形態和尺寸靈活多樣，傳統的木匠藝人需要經過多年的學習和實踐才能掌握。筆者針對明式家具的榫卯結構展開深入地研究和實踐探索，為現代人們學習榫卯結構提供直接的參考。

1 榫卯結構制圖和模型制作的必要性

目前國內外對明式家具的研究大多集中在人文藝術價值方面，對榫卯結構的研究主要是繪制榫卯結構的示意圖，缺乏對榫卯結構標準化的數值設計和研究[3]，榫卯結構的精確尺寸圖資料很少。由于缺少直接的參考數據資料，當今學生和設計人員學習榫卯結構的過程非常困難。所以，有必要對明式家具的榫卯結構進行精確的數值設計和規范制圖，使學習和掌握榫卯結構的過程更快捷。

模型制作更是學習榫卯結構的必經環節，只有在親自動手制作中，才能體會到榫卯結構的科學性和合理性，體會到傳統文化中蘊藏的偉大智慧，真正學到明式家具的精髓。傳統家具的模型制作工藝是較難掌握的，因此，很有必要研究和探索明式家具模型制作的現代工藝和方法，使傳統家具模型制作更容易實現。

以明式家具“有束腰方凳”為例，系統闡述榫卯結構制圖和模型制作的現代工藝流程。

2 明式家具“有束腰方凳”榫卯結構制圖

此形制的方凳由6種不同結構的13個零部件組成：即4個腿足（長短榫對稱的2種形式）、4個牙條（結構相同）、4個面子邊框（2種結構的大邊和抹頭）、1個面心板（2 塊薄板拼接）。包含了 5 類榫卯結構：即抱肩榫、攢邊格角榫、攢邊打槽裝板、龍鳳榫、穿帶榫。分別繪制明式家具“有束腰方凳”的整體輪廓尺寸圖和每一種零件的榫卯結構尺寸圖。

2.1 整體輪廓尺寸圖

首先繪制有束腰方凳的整體三視圖，確定整體外觀形態和尺寸，見圖1。

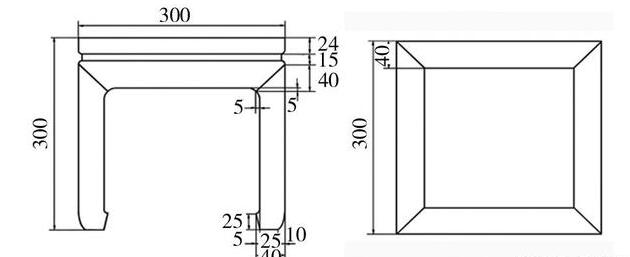

圖1 明代家具“有束腰方凳”輪廓尺寸圖

2.2 零部件榫卯結構制圖

1）抱肩榫。抱肩榫多用在器物的肩部，一般用在有束腰家具的腿足與束腰牙條、上部面板相接合處，構造比較復雜。此方凳抱肩榫用在腿足與牙條、面子的連接處，涉及到的零部件有：腿足、牙條、面子邊框。腿足上有與上端面子配合的“長短榫”、與兩邊牙條配合的“掛銷”、“卯眼”。牙條與束腰一體，有一條凹進的束腰造型。牙條兩端有與腿足配合的“榫頭”，背面有“掛銷”。抱肩榫的裝配圖見圖2，榫卯零件圖見圖3。

2）攢邊格角榫。攢邊格角榫用在面子四邊木框的接合處。兩端出榫的為“大邊”，鑿卯眼的為“抹頭”，邊抹合口處斜切成 45°角。格角榫大邊和抹頭的榫卯零件圖，見圖4。

圖2 抱肩榫裝配圖

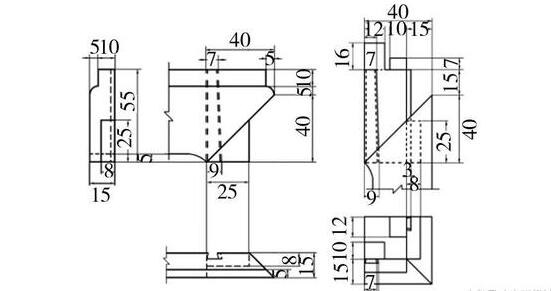

圖3 牙條和腿足零件圖

圖4 格角榫大邊和抹頭零件圖

3）攢邊打槽裝板。用在面子邊框與面心板的接合處，在邊框里側打槽，面心板四周鋸出榫舌，裝入邊框的槽中。邊框上的槽留有余量，以適應心板的干縮濕脹。此種結構增加了木材抗壓、抗彎曲能力，使薄板起到厚板的作用。還可變換紋理方向和質地。因此，此結構科學、美觀又實用。攢邊打槽裝板和穿帶的零件制圖，見圖5。

4）龍鳳榫。龍鳳榫用在面子心板之間的拼接處。面心常用兩塊或多塊平板拼合。一塊板側邊開榫槽，另一塊板開榫舌，橫截面為燕尾形，如圖5。

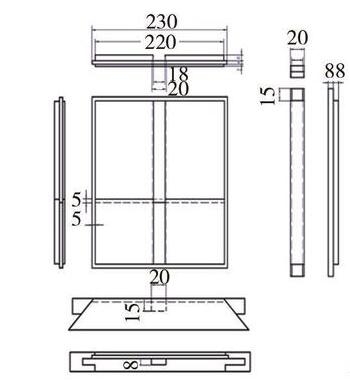

圖5 攢邊打槽裝板、龍鳳榫、穿帶榫零件圖

5）穿帶榫。穿帶榫用在穿帶與面子心板、大邊的接合處。“穿帶 ”是在2塊拼板的背面橫向穿入的一條梯形長榫木條，防止拼板翹曲變形，如圖5。

3 模型制作工具設備和材料

明式家具模型制作的主要目的是：通過動手制作，學習掌握榫卯結構，提高動手實踐能力。所以模型制作應以手工為主，輔助應用電動工具和設備，以提高工作效率。

3.1 木工手工具

手工具主要有框架鋸、鐵鋸、刨子、鑿子、挫刀、羊角錘、雕刻刀、美工刀、直尺、角尺、木工鉛筆等工具。掌握手工工具的使用技巧很關鍵，通過手工的鋸、切、挫、刻、磨，能夠了解木材的特性，通過反復的精雕細磨，使榫卯結構達到精確配合，把形態塑造的更精美。

3.2 機械加工設備

機械設備能夠提高模型制作的效率和精度，快速達到手工制作需要長時間才能達到的程度，減輕手工制作的勞動強度[8]。除了一些常用的電動工具如手電鉆、角磨機、直磨機、電刨、曲線鋸等之外，這里重點介紹一套特別適合小型木質模型制作的“德國迷你魔PROXXON”設備。此套設備形體小巧，使用方式安全可靠，學生容易控制掌握，是院校教學中非常理想的實驗設備。

“迷你魔”設備主要包括手持電動工具類和臺機床類。此例模型制作主要用到：圓盤鋸機臺、微型修邊機床、曲線鋸機臺、長頸角磨機、袖珍式電鉆、12 V軌道式砂光機、12 V曲線鋸機等。

3.3 模型材料

傳統家具模型材料適合選用硬木系列，沙比利是價格較低的硬木，適合作為模型材料。選料時要注意木材紋理、顏色搭配。面板的木料要考慮花紋美麗，拼板后紋理走向一致，便于刨削。

4 有束腰方凳模型制作工藝流程

1）下料。此模型比例為 1:1。根據零件尺寸圖，適當預留加工余量，用圓盤鋸機臺、曲線鋸機臺裁切出零部件的毛料。然后用電刨刨平木料的表面，加工成符合標準尺寸的精料。

2）劃線。用木工鉛筆和尺子在木料上畫出榫卯結構線。

3）零部件加工制作。（1）4 個腿足。相鄰 2 條腿是長短榫對稱的結構。長榫與大邊配合，短榫與抹頭配合，短榫短一段是為了避開大邊上插入抹頭的榫頭。用手工鋸切長短榫，適當留出加工余量，再用鑿子和雕刻刀刻出掛銷，用手電鉆配合鑿子鑿出卯眼，最后手工精修，達到要求的精確尺寸。內翻馬蹄足造型，先用長頸角磨機打磨出大致的曲線形，再手工打磨成型。（2）4個牙條。牙條上凹進的束腰造型，用微型修邊機床粗加工，留出余量，然后用長頸角磨機倒圓角，再手工打磨。手工鋸切牙條兩端的榫頭，鋸切的尺寸盡量不留余量，準確按照劃線一次鋸切到位。鋸切背面的掛銷可以留余量，與腿足裝配時，可以再精修調整。腿足與牙條裝配成抱肩榫。（3）4 條面子邊框。用手工鋸切大邊上的榫頭，要盡量按照劃線一次準確鋸切45°角，以保證格角榫裝配的精度。抹頭上的卯眼，先用電鉆初步鉆孔，再用手工鑿子和刻刀精修出準確尺寸的方形卯眼。大邊和抹頭背面與腿足長短榫配合的卯眼，先用電鉆鉆孔，再手工精修出方形卯眼。在大邊和抹頭的里側，用微型修邊機床開槽，根據槽的尺寸要求，選擇直徑為 4 mm 的刀頭。在大邊里側的中間位置，鑿出裝穿帶卯眼 。（4）1 塊面心板 。由2塊薄板拼接而成，是龍鳳榫結構，一側開槽，一側鋸出榫舌。拼接好的面心板四周鋸出榫舌。在面心板的背面，用手工或電鋸鋸出裝入穿帶的通長的梯形卯槽。（5）1 條穿帶。用手工鑿、刻刀、電鋸制作穿帶的梯形長榫。制作完成的零件模型見圖6。

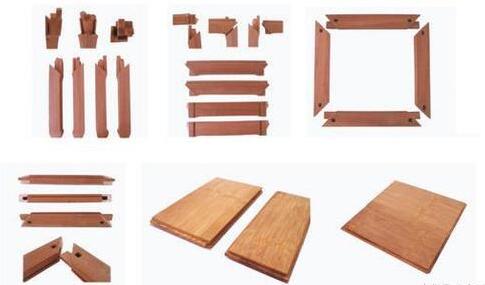

圖6 榫卯結構零件模型

4）試組裝。（1）組裝凳面。組裝順序是：拼合心板；背面插入穿帶；裝配大邊和抹頭的格角榫；將心板裝入邊框槽中。試組裝過程中要對榫卯反復修整，達到精確配合。（2）組裝腿足和牙條。腿足和牙條組合成抱肩榫結構，是保證整體結構強度和穩定性的關鍵部位，組成了整體支撐框架。其中掛銷的裝配過程是最難做好的，要反復精細修整，才能達到精密的配合和牢固的強度。（3）整體組裝。最后一步是下部主體支撐框架與凳面的組合，要保證4條腿足的8個長短榫準確插入大邊和抹頭的卯眼中。由于涉及到8對榫卯同時配合，難度較大，要經過修正才能配合準確，見圖7。

圖7 整體組裝

5）精細磨光。試組裝后，拆開各個零部件，進行精細磨光。采用手工和機械的方法，用長頸角磨機、軌道式砂光機、水砂紙等精細磨光。

6）正式組裝。正式組裝時需要上膠，選用乳白膠或木工萬能膠。把各個零部件按照裝配次序擺放好，在榫頭和卯眼上涂膠組裝。趁膠未干之前，用直角尺校驗是否垂直，并及時調整角度。裝配完成后靜置一天，等待膠干透。

7）表面修整。膠干透后，修整榫卯接口處和局部受損的疵點。先用彩色膩?zhàn)踊旌先榘啄z，調和成木材染色，刮補在榫卯的接口和受損處。膩?zhàn)痈珊螅瞄L頸角磨機磨平接口處，打磨干凈膠跡，再用水砂紙拋光。完成模型見圖8。

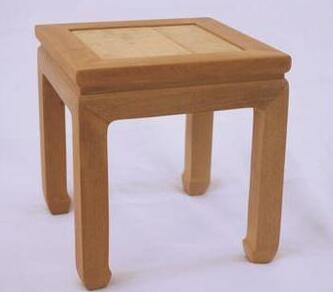

圖8 最終完成模型

5 結語

明式家具榫卯結構模型制作是院校設計類專業教學中的難點。通過本次創新實驗的研究和實踐，探索出一套榫卯結構模型制作的創新工藝方法和流程，為傳統家具模型制作的實踐教學提供有益的參考，同時也促進了明式家具的深入研究，有助于傳統文化的廣泛傳播和發展。
